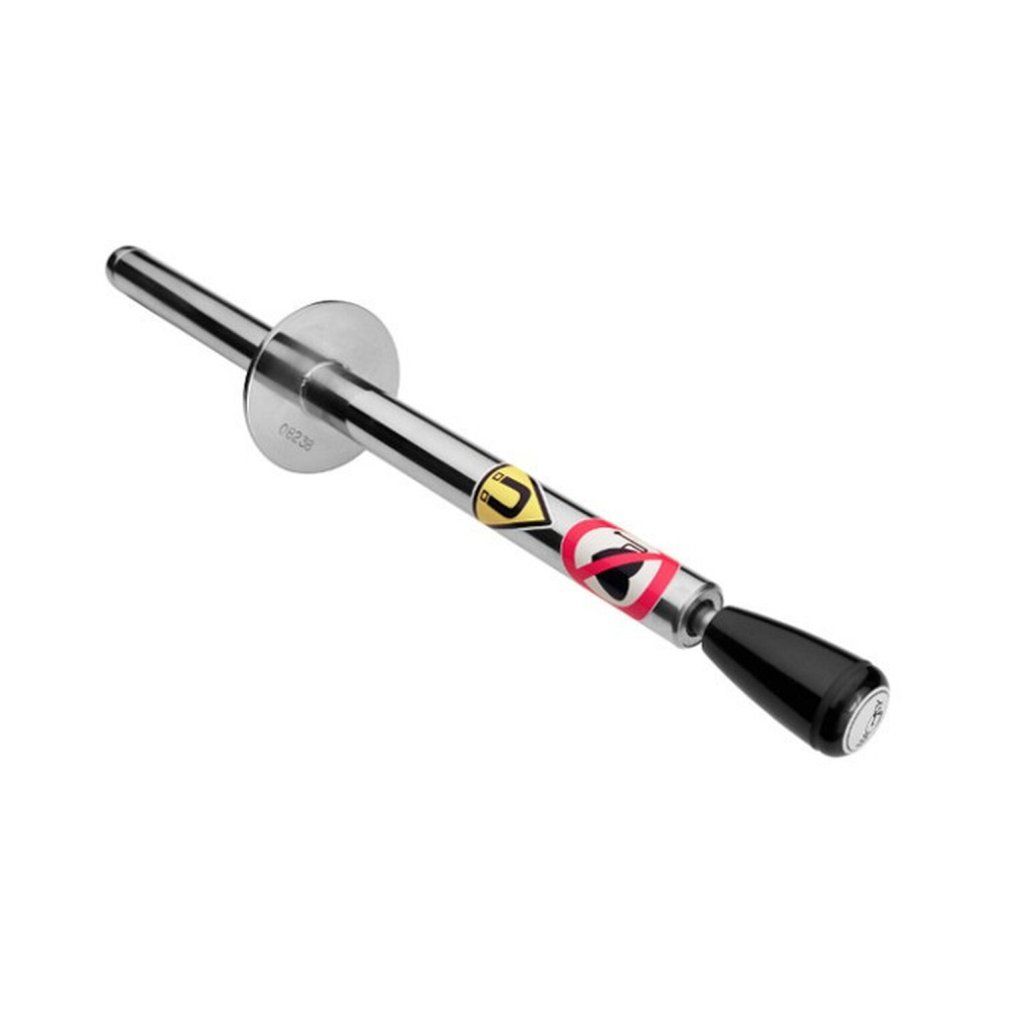

Magnetischer Prüfstab mit einem Durchmesser von 26 mm (12.400 Gs, 102 N)

Der Prüfstab ist aus Edelstahl nach den Normen DIN 1.4301 / AISI 304 / ČSN 17240 gefertigt und verfügt über eine polierte Oberflächenbehandlung. Sein Gewicht beträgt 1,1 kg. Der Durchmesser des magnetischen Teils beträgt 26 mm bei einer Länge von 150 mm. Der magnetische Prüfstab ist mit Neodym-Magneten ausgestattet, deren Abreißkraft 102 N beträgt.

Messverfahren der magnetischen Kraft

Die Messung erfolgt mit einem Standard-Gaussmeter an der Stelle mit der konstruktiv höchsten magnetischen Induktion – am Polaufsatz bzw. im tiefsten Punkt des Magnetkreises. Die Prüfung wird dreimal an verschiedenen Stellen des Magnetkreises wiederholt, und daraus wird der Durchschnittswert der magnetischen Induktion berechnet.

Messverfahren der Abreißkraft

Es wird ein polierter Stahl-Etalon mit einem Durchmesser von 10 mm und einer Höhe von 20 mm verwendet. Die Messung erfolgt an der Stelle mit der konstruktiv höchsten Abreißkraft – am Polaufsatz bzw. im tiefsten Punkt des Magnetkreises. Die Kraft, bei der das Etalon abgerissen wird, wird notiert. Die Prüfung wird dreimal wiederholt, und die durchschnittliche Abreißkraft wird berechnet.

Zur Orientierung: 10 N ≈ 1 kg.

Die resultierende Abreißkraft hängt von vielen Faktoren ab, z. B. von den Abmessungen des Etalons, dem Luftspalt zwischen Etalon und dem getesteten Magnetkreis, der Oberflächenbehandlung des Etalons usw.

Der magnetische Prüfstab ist für die Prüfung und Kontrolle von Schütt- und Flüssigmaterialien auf metallische oder magnetische Verunreinigungen konzipiert. Er ist ein effektiver Helfer für Mitarbeiter in der Lebensmittelindustrie, der Landwirtschaft, im Bauwesen, in der chemischen Industrie, in der Automobilindustrie und in Produktionsbetrieben, in denen mit trockenem oder flüssigem Material gearbeitet wird.

Hauptvorteile

• Prüfung auf magnetische und metallische Verunreinigungen in Schütt- und Flüssigmaterialien

• Hohe magnetische Leistung

• Bequeme Handhabung und einfache Reinigung

• Hochwertige Verarbeitung

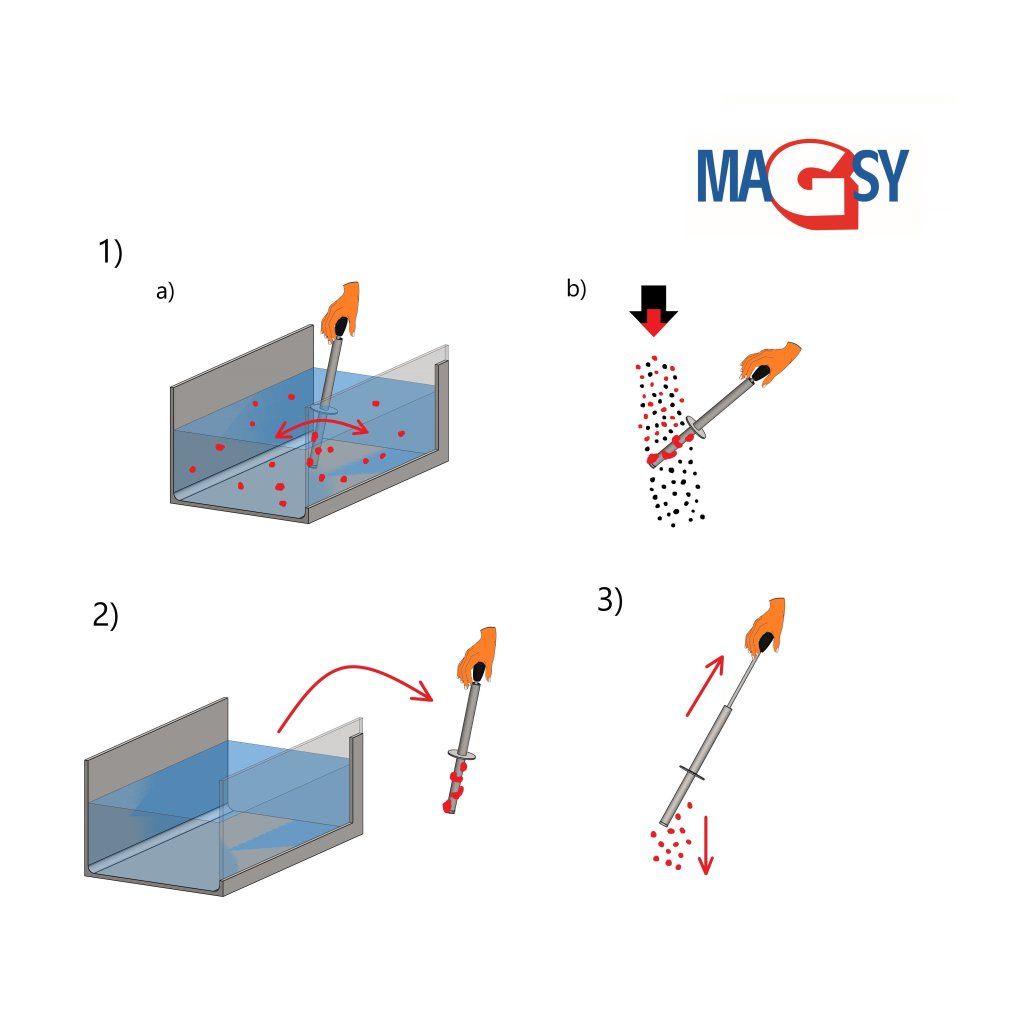

Der Prüfstab ist mit einem magnetischen Kern aus Neodym-Magneten ausgestattet. Der Kern ist im Stab eingeschlossen und kann je nach Bedarf nach oben oder unten bewegt werden. Der äußere Teil des Stabs besteht aus Edelstahl (Qualität 1.4301 / AISI 304 – lebensmittelgeeignet) mit polierter Oberfläche. Der Griff des Magnetstabs besteht aus hartem Kunststoff für eine einfache Handhabung. Standardmäßig kann der Prüfstab bei Temperaturen bis maximal 80 °C eingesetzt werden. Eine Überschreitung der Temperatur wird nicht empfohlen, da dies zu einer schrittweisen Entmagnetisierung führen könnte.
