Magnetstäbe und Stabmagnete: Unterschiede und Auswahl
Magnetstäbe: Industrielle Abscheidung und kleine technische Projekte
Die Bezeichnung Magnetstab kann zwei unterschiedliche Produkte meinen. Ein industrieller Prüf- oder Abscheidestab entfernt ferromagnetische Verunreinigungen aus Mischungen. Ein kleiner Stabmagnet ist ein länglicher zylindrischer Permanentmagnet für Modellbau, Sensoren, Halterungen und weitere technische Anwendungen.
- Ein Prüfstab dient zur Materialkontrolle.
- Abscheidestäbe lassen sich zu einem Magnetgitter zusammenstellen.
- Kleine Zylindermagnete werden in Produkte und Geräte eingebaut.
- Neodym-Ausführungen bieten eine hohe Kraft bei kleinem Durchmesser.
Magnetische Prüf- und Abscheidestäbe
Ein industrieller Magnetstab enthält einen Magnetkern in einer dünnen Edelstahlhülle. Ferromagnetische Partikel sammeln sich auf seiner Oberfläche.
Er wird beispielsweise eingesetzt für:
- die Kontrolle von Schüttgütern und Flüssigkeitsgemischen,
- das Abscheiden von Eisenspänen und Drahtstücken,
- den Schutz von Mühlen, Brechern und anderen Geräten,
- die Prüfung der Wirksamkeit der Magnetabscheidung,
- den Aufbau von Magnetgittern.
Was unterscheidet einen Prüfstab von einem festen Stab?
Ein Prüfstab besitzt einen verschiebbaren Magnetkern und einen Kunststoffgriff. Nach der Kontrolle wird der Kern verschoben, sodass die Verunreinigungen leicht von der Oberfläche abfallen.
Ein fester Abscheidestab besitzt einen dauerhaft eingeschlossenen Kern. Über ein Gewinde wird er in einen Rahmen, einen Trichter oder ein Magnetgitter eingebaut.
Einsatz in der Lebensmittelindustrie
Nicht jeder Zylindermagnet ist automatisch für einen Lebensmittelbetrieb geeignet. Die gesamte Konstruktion, das Material der Hülle, die Oberflächenbearbeitung und die Reinigungsweise müssen passen. Ausgewählte Industriestäbe werden aus poliertem Edelstahl AISI 304 hergestellt.
Kleine Neodym-Stabmagnete
Ein kleiner Stabmagnet ist ein Zylinder, dessen Höhe gleich groß oder größer als sein Durchmesser ist. Die Pole liegen üblicherweise an den runden Endflächen.
Neodym-Stabmagnete werden beispielsweise eingesetzt in:
- Sensoren und Magnetschaltern,
- Modellen und Bausätzen,
- kleinen Halterungen und Verschlüssen,
- Messgeräten,
- technischen Demonstrationen und Unterrichtsversuchen.
Bei manchen Sondermodellen kann die Magnetisierung diametral durch den Zylindermantel verlaufen. Prüfen Sie deshalb immer die Magnetisierungsrichtung in den Produktdaten.
Neodym oder AlNiCo?
Neodym-Magnet NdFeB
- Sehr hohe Kraft bei geringem Volumen,
- hohe Beständigkeit gegen Entmagnetisierung,
- große Auswahl an Abmessungen,
- geringere Temperaturbeständigkeit gewöhnlicher Güten,
- Schutz vor Feuchtigkeit und Korrosion erforderlich.
AlNiCo-Magnet
- Sehr gute Temperaturstabilität,
- gute Korrosionsbeständigkeit,
- geeignet für Sensoren und hohe Temperaturen,
- geringere Energieleistung als NdFeB,
- höhere Empfindlichkeit gegenüber ungünstigen entmagnetisierenden Feldern.
Die chemische Beständigkeit gegenüber Säuren oder Lösungsmitteln muss für die konkrete Legierung, Betriebstemperatur und Umgebung beurteilt werden.
Wie wählen Sie den richtigen Magnetstab aus?
- Probenkontrolle: Prüfstab mit verschiebbarem Kern.
- Dauerhafte Abscheidung: fester Stab mit Gewinde.
- Wenig Platz und hohe Kraft: Neodym-Zylindermagnet.
- Höhere Temperatur: spezielle NdFeB-Güten, SmCo oder AlNiCo.
- Lebensmittelindustrie: hygienisch geeignete Konstruktion mit dokumentierten Eigenschaften.
Sicherheit bei der Verwendung
- Neodym-Magnete können Finger einklemmen.
- Lassen Sie sie nicht heftig gegeneinanderschlagen.
- Bewahren Sie kleine Magnete außerhalb der Reichweite von Kindern auf.
- Reinigen Sie einen Industriemagnetstab erst nach dem Stillsetzen der Produktionslinie.
- Schützen Sie die Magnethülle vor Stößen und Durchlöcherung.
- Verwenden Sie vernickelte Magnete nur in trockenen Innenräumen.
Empfohlene Magnetstäbe

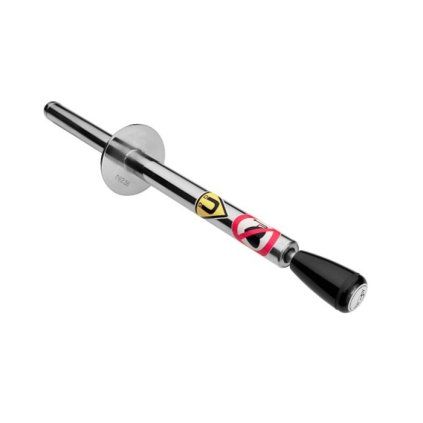

Magnetischer Prüfstab 28 mm
Manueller Industriestab zur Prüfung auf ferromagnetische Verunreinigungen in trockenen und geeigneten flüssigen Materialien.
- Durchmesser des magnetischen Teils 28 mm
- Länge des magnetischen Teils 140 mm
- Magnetische Flussdichte 10.257 Gs
- Abreißkraft 81 N
- Gewicht 1,1 kg
- Neodym-Magnetkern
- Edelstahl AISI 304
- Polierte Oberfläche
- Temperaturbeständigkeit bis 80 °C
- Produktcode 52943

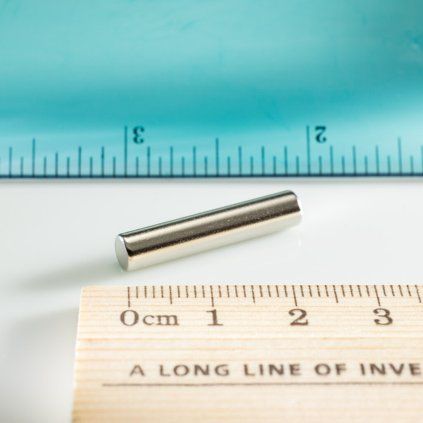

Neodym-Zylindermagnet 5 × 25 mm
Langer schlanker Magnet für Sensoren, Modelle, Demonstrationsaufbauten und Konstruktionen mit begrenztem Durchmesser.
- Durchmesser 5 mm
- Höhe 25 mm
- Abreißkraft 11 N
- Abreißkraft etwa 1,1 kg
- Gewicht 3,68 g
- Magnetgüte N45
- Parallel zur Achse magnetisiert
- Vernickelte Oberfläche
- Temperaturbeständigkeit bis 80 °C
- Produktcode 280030

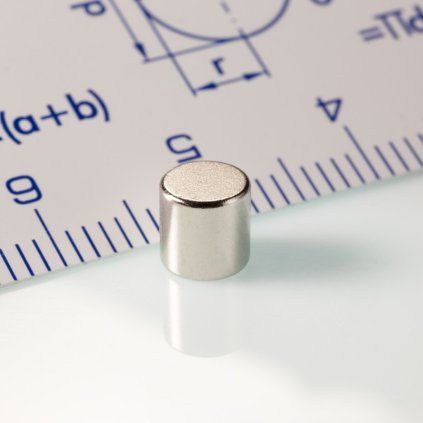

Neodym-Zylindermagnet 5 × 5 mm
Kleiner Zylindermagnet für Modellbau, Verschlüsse, Sensoren und weitere kleine technische Projekte.
- Durchmesser 5 mm
- Höhe 5 mm
- Abreißkraft 11,3 N
- Abreißkraft etwa 1,13 kg
- Gewicht 0,74 g
- Magnetgüte N45
- Parallel zur Achse magnetisiert
- Vernickelte Oberfläche
- Temperaturbeständigkeit bis 80 °C
- Produktcode 20878
Häufig gestellte Fragen
Ist ein Prüfstab dasselbe wie ein Stabmagnet?
Nein. Ein Prüfstab ist ein industrielles Werkzeug mit einem Magnetkern in einer Edelstahlhülle. Ein Stabmagnet ist ein einzelner zylindrischer Permanentmagnet.
Wie wird ein Prüfstab gereinigt?
Er wird über einen Behälter gehalten. Durch Verschieben des inneren Kerns lösen sich die gesammelten Verunreinigungen.
Erfasst ein Magnetstab jedes Metall?
Nein. Er erfasst hauptsächlich Eisen, gewöhnlichen Stahl und andere ferromagnetische Materialien.
Ist AlNiCo genauso stark wie Neodym?
Nein. AlNiCo besitzt eine geringere Energieleistung, bietet jedoch eine bessere Stabilität bei hohen Temperaturen.
Ist jede Edelstahlhülle für die Lebensmittelindustrie geeignet?
Nicht automatisch. Material, Oberfläche, Konstruktion, Reinigbarkeit und die Anforderungen des jeweiligen Betriebs müssen beurteilt werden.
Zusammenfassung
Industrielle Prüf- und Abscheidestäbe dienen zum Erfassen ferromagnetischer Verunreinigungen. Kleine Stabmagnete werden dagegen in Modelle, Sensoren, Halterungen und andere Geräte eingebaut.
Neodym-Magnete bieten eine hohe Kraft bei kleinen Abmessungen. AlNiCo ist besser geeignet, wenn eine hohe Temperaturstabilität und nicht die maximale Leistung entscheidend ist.
Magnetstäbe nach ihrer Anwendung auswählen
Vergleichen Sie industrielle Prüfstäbe und kleine Neodym-Zylinder anhand von Abmessungen, Leistung und Magnetisierungsart.
