Magnetstab

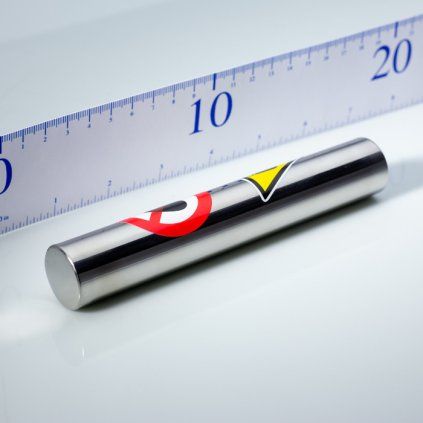

Magnetstäbe sind ein wirksames Werkzeug für die magnetische Trennung von Materialien in pulverförmigen und flüssigen Gemischen. Sie sind für Magnetgitter bestimmt, bieten eine gute Magnetleistung durch die Verwendung starker Neodym-Magnete und eine dimensionale Flexibilität des resultierenden Trenngitters. Magnetstäbe bestehen aus einem geschlossenen Edelstahlrohr, in das ein Magnetkern aus zylindrischen Neodym-Magneten fest eingebettet ist.
Magnetstäbe nach Gesamtlänge
Produktsortierung
Marken
Gesamtlänge (mm)
Liste der Produkte
1Verstehen Sie, was Sie hier kaufen
Der Magnetstab ist kein fertiges Gerät, sondern das Kernbauteil eines Trenngitters. Er besteht aus einem geschlossenen Edelstahlrohr, in das ein Magnetkern aus zylindrischen Neodym-Magneten fest eingebettet ist.
Daraus ergeben sich zwei typische Kaufanlässe:
- Ersatzteil: Sie tauschen einen beschädigten oder verschlissenen Stab in einem vorhandenen Magnetrost, statt das komplette Gitter zu ersetzen.
- Aufbau: Sie legen ein Trenngitter nach Ihrem Querschnitt aus und bestimmen dessen Fläche über Anzahl und Länge der Stäbe.
Suchen Sie ein einbaufertiges Gerät, gehen Sie stattdessen zum Magnetrost oder zum ausziehbaren Magnetabscheider.
2Nutzen Sie die dimensionale Flexibilität bewusst
Genau hier liegt der Vorteil der Bauform: Weil das Gitter aus einzelnen Rohren zusammengesetzt wird, ist es in seinen Abmessungen flexibel. Sie müssen sich nicht an Standardgeräte anpassen, sondern legen das Gitter nach Ihrer Anlage aus.
- Länge der Stäbe bestimmt die Breite des Trenngitters und damit den freien Querschnitt.
- Anzahl der Stäbe bestimmt die Magnetfläche und die Dichte des magnetischen Labyrinths.
- Abstand zwischen den Stäben ist der Kompromiss zwischen Abscheidegrad und Durchsatz. Enger abscheiden heißt langsamer fördern.
Wenn bei Ihnen bisher Partikel durchschlagen, prüfen Sie zuerst die Anzahl der Stäbe und erst danach eine stärkere Magnetqualität. Eine zusätzliche Reihe bringt in der Praxis oft mehr als ein einzelner stärkerer Stab.
3Prüfen Sie das Medium: pulverförmig oder flüssig
Magnetstäbe sind ein wirksames Werkzeug für die magnetische Trennung von Materialien in pulverförmigen und flüssigen Gemischen. Das unterscheidet sie von vielen anderen Abscheiderbauformen, die nur für einen der beiden Zustände ausgelegt sind.
Das geschlossene Edelstahlrohr ist dabei der entscheidende Punkt: Es kapselt die Magnete vollständig ab, sodass das Medium ausschließlich mit der glatten Rohroberfläche in Kontakt kommt. Diese lässt sich abwischen und trocknen.
Für abgeschlossene Flüssigkeitsanwendungen mit eigenem Gehäuse ist das magnetische Trenngefäß die fertige Lösung.
4Achten Sie auf die Temperatur, nicht nur auf die Kraft
Der Magnetkern besteht aus zylindrischen Neodym-Magneten. Neodym liefert die höchste Magnetleistung, reagiert aber empfindlich auf Wärme. Wird die zulässige Betriebstemperatur überschritten, verliert der Stab dauerhaft an Kraft, auch wenn das Rohr äußerlich unbeschädigt bleibt.
Das ist die häufigste stille Ursache für nachlassende Abscheideleistung nach mehreren Betriebsjahren. Liegt Ihr Prozess dauerhaft im warmen Bereich, klären Sie die Auslegung vorab und sehen Sie sich temperaturbeständige Magnete oder Samarium-Cobalt-Magnete an.
5Behandeln Sie den Stab beim Reinigen wie ein Werkzeug
Die abgeschiedenen Partikel haften direkt am Edelstahlrohr. Abgewischt wird von oben nach unten in einer Richtung, nicht hin und her, sonst verteilt sich der Abrieb wieder über die Länge.
Vermeiden Sie beim Handhaben harte Schläge und das ungebremste Aneinanderschlagen zweier Stäbe. Neodym-Magnete sind spröde, und ein Riss im Kern kostet Leistung, ohne von außen sichtbar zu sein.
Verwandte Kategorien zu Magnetstäben
- Magnetrost
- Magnetabscheider für Industrie
- Ausziehbare Magnetabscheider
- Rotierende Magnetabscheider
- Trichtermagnet
- Magnetische Plattenabscheider
- Magnetisches Trenngefäß
- Magnetische Strömungsabscheider
- Magnetplatten
- Magnettrommel
- Neodym-Zylindermagnete
- Neodym-Magnete
- Neodym-Magnete 201 bis 350 °C
- Samarium-Cobalt-Magnete
- Temperaturbeständige Magnete
- Industriemagnete
- Magnetische Staubfänger
- Superstarker Sortiermagnet
- Rohrleitungssysteme JACOB
- Magnetischer Spänesammler
Häufige Fragen zu Magnetstäben
Aus einem geschlossenen Edelstahlrohr, in das ein Magnetkern aus zylindrischen Neodym-Magneten fest eingebettet ist. Die Magnete kommen dadurch nie mit dem Medium in Berührung.
Die gute Magnetleistung stammt aus der Verwendung starker Neodym-Magnete, die glatte Edelstahloberfläche macht das Reinigen einfach.
Sie sind für Magnetgitter bestimmt und dienen der magnetischen Trennung von Materialien in pulverförmigen und flüssigen Gemischen.
Ein einzelner Stab ist kein fertiges Gerät. Suchen Sie eine einbaufertige Lösung, führt der Weg zum Magnetrost oder zum ausziehbaren Magnetabscheider.
Ja, das ist der übliche Weg bei einem beschädigten oder verschlissenen Rohr. Der Rost muss nicht komplett ersetzt werden.
Geben Sie bei der Anfrage Durchmesser und Länge des vorhandenen Stabs sowie die Anzahl der Rohre in Ihrem Gitter an, dann ordnen wir die passende Ausführung zu.
Die Länge der Stäbe bestimmt die Breite des Gitters, die Anzahl der Stäbe die Magnetfläche und die Dichte des magnetischen Labyrinths. Der Abstand zwischen den Rohren ist der Kompromiss zwischen Abscheidegrad und Durchsatz.
Genau diese dimensionale Flexibilität ist der Vorteil der Bauform: Das Gitter richtet sich nach Ihrem Querschnitt und nicht umgekehrt.
Die häufigste Ursache ist Wärme. Neodym-Magnete verlieren oberhalb ihrer zulässigen Betriebstemperatur dauerhaft an Kraft, ohne dass am Edelstahlrohr etwas zu sehen ist. Die zweite Ursache sind Risse im spröden Magnetkern nach harten Schlägen.
Prüfen Sie die tatsächliche Temperatur am Einbauort. Liegt sie dauerhaft hoch, sind temperaturbeständige Magnete die richtige Auslegung.
Wischen Sie in einer Richtung von oben nach unten ab, nicht hin und her, sonst verteilt sich der Abrieb wieder über die Länge des Rohres.
Vermeiden Sie harte Schläge und lassen Sie zwei Stäbe nie ungebremst aneinanderschlagen. Die Anziehungskraft ist erheblich, und der Magnetkern ist spröde.
Weil wir Magnetabscheider selbst entwickeln, herstellen und vertreiben, kennen wir den Magnetstab nicht nur als Katalogartikel, sondern als Bauteil, das in ein funktionierendes Trenngitter passen muss. Wir liefern ihn deshalb sowohl für den Neuaufbau als auch als Ersatz für einzelne Rohre in bestehenden Rosten. Jeder Stab besteht aus einem geschlossenen Edelstahlrohr mit fest eingebettetem Kern aus zylindrischen Neodym-Magneten. Nennen Sie uns Durchmesser, Länge, Anzahl der Rohre und die Temperatur an der Einbaustelle, dann prüfen wir die passende Ausführung oder eine Anfertigung nach Ihrem Maß.
