Magnetische Prüfstäbe und Abscheidestäbe im Vergleich
Magnetische Prüfstäbe und Abscheidestäbe
Magnetstäbe helfen, Eisen- und Stahlverunreinigungen in Schüttgütern und Flüssigkeiten aufzuspüren und abzuscheiden. Ein Prüfstab dient vor allem zur Kontrolle einer Probe, während ein fester Abscheidestab Bestandteil einer Produktionslinie oder eines Magnetgitters sein kann.
- Ein Prüfstab ermöglicht eine schnelle Materialkontrolle.
- Ein verschiebbarer Magnetkern erleichtert das Entfernen der Verunreinigungen.
- Ein fester Stab eignet sich für die kontinuierliche oder wiederholte Abscheidung.
- Die Stäbe erfassen ferromagnetische Partikel, jedoch nicht alle Metalle.
Was unterscheidet Prüfstäbe von Abscheidestäben?
Magnetischer Prüfstab
Der Prüfstab wird von Hand in einen Behälter mit Schüttgut oder Flüssigkeit eingetaucht. Durch kreisende Bewegungen nimmt er vorhandene ferromagnetische Partikel auf.
Nach dem Herausziehen des Stabs genügt es, am Kunststoffgriff zu ziehen. Der Magnetkern verschiebt sich, und die gesammelten Verunreinigungen fallen in den bereitgestellten Behälter.
Fester Abscheidestab
Ein fester Magnetstab besitzt weder einen verschiebbaren Kern noch einen Griff. Er wird einzeln oder in einer Anordnung aus mehreren Stäben installiert, beispielsweise als Magnetgitter.
Er wird insbesondere verwendet zur:
- Schutzfunktion für Mühlen, Brecher und Düsen,
- Materialkontrolle vor dem Verpacken,
- Abscheidung von Eisenpartikeln aus Schüttgutmischungen,
- Entfernung von Verunreinigungen aus geeigneten Flüssigkeiten.
Schneller Vergleich
- Einmalige Probenkontrolle: Prüfstab.
- Einfaches Ablösen von Verunreinigungen: Prüfstab mit verschiebbarem Kern.
- Einbau in eine Produktionsanlage: fester Abscheidestab.
- Aufbau eines Magnetgitters: mehrere feste Stäbe.
Welche Verunreinigungen erfasst ein Magnetstab?
Magnetstäbe sind vor allem bestimmt für:
- Eisen- und Stahlspäne,
- feinen ferromagnetischen Staub,
- Bruchstücke von Drähten und Befestigungsmaterial,
- Partikel, die durch Verschleiß an Produktionsanlagen entstehen.
Sie sind nicht zur Abscheidung von Aluminium, Kupfer, Messing oder den meisten nichtmagnetischen Edelstählen bestimmt.
Wie wird ein Prüfstab verwendet?
- Prüfen Sie Sauberkeit und Zustand der Edelstahloberfläche.
- Tauchen Sie den magnetischen Teil in das zu prüfende Material ein.
- Führen Sie langsame kreisende Bewegungen aus.
- Ziehen Sie den Stab heraus und prüfen Sie die gesammelten Partikel.
- Halten Sie ihn über einen Behälter für metallische Verunreinigungen.
- Ziehen Sie am Griff und lassen Sie die Verunreinigungen abfallen.
Worauf sollten Sie achten?
- Prüfen Sie die Eignung des Stabs stets anhand des Materials, der Temperatur und der chemischen Umgebung.
- Stoppen Sie die Produktionslinie zum Reinigen und sichern Sie sie gegen Wiederanlauf.
- Wischen Sie Metallspäne nicht mit bloßen Händen ab.
- Schützen Sie die Edelstahlhülle vor Stößen und Durchlöcherung.
- Überschreiten Sie nicht die zulässige Temperatur des Magnetsystems.
- Ein Magnetstab ersetzt keine vollständige Planung der Abscheidetechnik.
Empfohlene Magnetstäbe

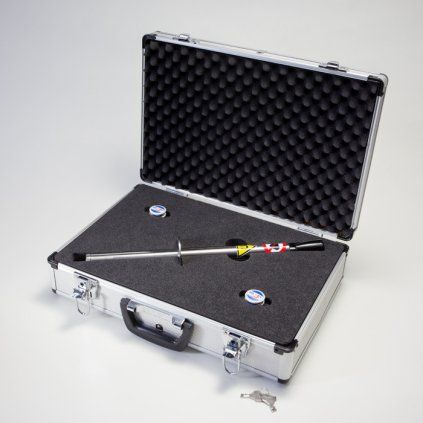

Magnetischer Prüfstab 30 mm – mit Koffer
Manueller Prüfstab mit verschiebbarem Neodym-Kern und Koffer für einen sicheren Transport.
- Als Durchmesser 30 mm angeboten
- Tatsächlicher Durchmesser laut Beschreibung 31 mm
- Länge des magnetischen Teils 140 mm
- Magnetische Flussdichte 7.400 Gs
- Abreißkraft 97 N
- Gewicht 1,2 kg
- Edelstahl AISI 304
- Temperaturbeständigkeit bis 80 °C
- Produktcode 50805.BOX

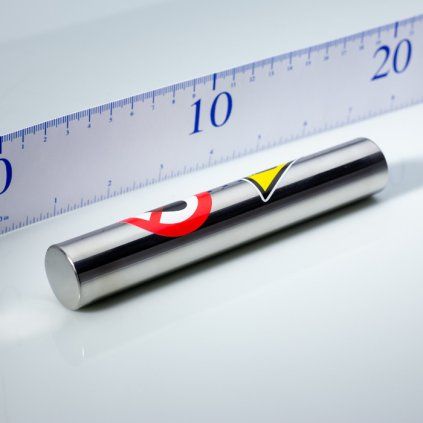

NdFeB-Magnetstab 25 × 150 mm
Fester Industriemagnetstab für den Einzeleinbau oder den Aufbau eines Magnetgitters.
- Durchmesser 25 mm
- Gesamtlänge 150 mm
- Länge der Magnetfläche 110 mm
- Magnetische Flussdichte 7.200 Gs
- Gewicht 0,5 kg
- Gewinde M8 × 12
- Temperaturbeständigkeit bis 80 °C
- Produktcode 50796
Achtung: Es handelt sich um einen festen Abscheidestab. Er besitzt keinen verschiebbaren Kern zum automatischen Ablösen von Verunreinigungen.
Produkt ansehen

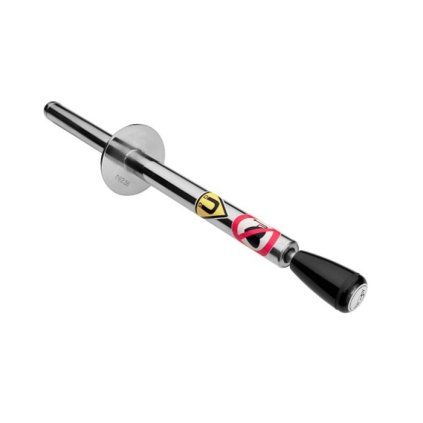

Magnetischer Prüfstab 28 mm
Leistungsstarker manueller Stab zur Kontrolle trockener Mischungen und geeigneter flüssiger Materialien.
- Durchmesser des magnetischen Teils 28 mm
- Länge des magnetischen Teils 140 mm
- Magnetische Flussdichte 10.257 Gs
- Abreißkraft 81 N
- Gewicht 1,1 kg
- Edelstahl AISI 304
- Polierte Oberfläche
- Temperaturbeständigkeit bis 80 °C
- Produktcode 52943
Häufig gestellte Fragen
Wie wird ein Prüfstab gereinigt?
Halten Sie ihn nach dem Herausziehen aus dem Material über einen Behälter und ziehen Sie am Griff. Der Magnetkern verschiebt sich, und die Verunreinigungen fallen ab.
Wie wird ein fester Abscheidestab gereinigt?
Der Materialstrom muss gestoppt werden. Entfernen Sie die Verunreinigungen anschließend von Hand mit Schutzhandschuhen.
Erfasst der Stab jedes Metall?
Nein. Er ist vor allem für Eisen, gewöhnlichen Stahl und andere ferromagnetische Partikel bestimmt.
Kann der Stab in der Lebensmittelindustrie eingesetzt werden?
Ausgewählte Modelle besitzen eine Hülle aus Edelstahl AISI 304. Die Eignung der gesamten Anwendung muss jedoch anhand des konkreten Betriebs beurteilt werden.
Ist ein höherer Gs-Wert immer besser?
Nicht automatisch. Wichtig sind auch Abreißkraft, Länge der aktiven Fläche, Abstand der Partikel und die Art, wie das Material vorbeiströmt.
Zusammenfassung
Ein Prüfstab eignet sich zum schnellen Nachweis ferromagnetischer Verunreinigungen in einer Probe. Der verschiebbare Kern ermöglicht ihr einfaches Ablösen.
Ein fester Magnetstab wird zur industriellen Abscheidung einzeln oder in einem Magnetgitter verwendet. Bei der Auswahl müssen Materialeigenschaften, Durchfluss, Temperatur und Reinigungsverfahren berücksichtigt werden.
Möchten Sie die Reinheit Ihres Materials prüfen?
Wählen Sie je nach Anwendung und gewünschter Magnetleistung einen manuellen Prüfstab oder einen festen Abscheidestab.
